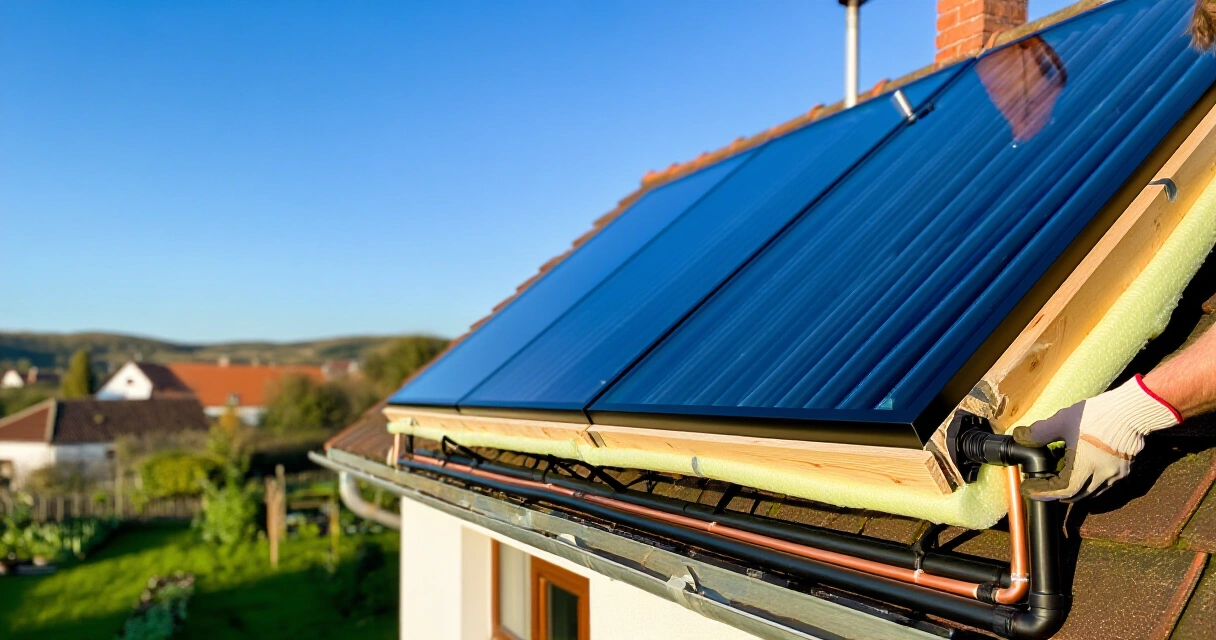

Сонячний колектор своїми руками: покроковий посібник для українського домогосподарства

Чому саме сонячний колектор для гарячої води

Нагрівання води — одна з найбільших статей витрат енергії в українському домогосподарстві. За різними оцінками, на приготування гарячої води припадає від 20 до 30 відсотків усього споживання енергії в будинку, а взимку ця частка ще більша. Коли ціни на газ та електроенергію зростають, а перебої в постачанні стають звичною справою, власна установка, що використовує безкоштовне сонце, перестає бути екзотикою й перетворюється на розумну інвестицію.

Сонячний колектор — це пристрій, який поглинає сонячне випромінювання й передає тепло теплоносію, найчастіше воді або антифризу. На відміну від фотоелектричних панелей, що виробляють електрику, тепловий колектор працює безпосередньо з теплом, а тому має значно вищий коефіцієнт корисної дії — до 60–70 відсотків проти 15–20 відсотків у звичайних сонячних батарей. Саме тому для завдання «нагріти воду» колектор майже завжди вигідніший.

Найголовніше для нашого руху те, що простий плоский колектор цілком реально зібрати власноруч із доступних матеріалів. Це знижує вартість установки в кілька разів і робить технологію доступною для родин із невеликим бюджетом, для сільських громад та для навчальних майстерень, де люди опановують навички своїми руками.

Як влаштований плоский сонячний колектор

Класичний плоский колектор складається з кількох простих шарів. В основі лежить теплоізольований корпус — дерев'яний або металевий ящик, дно й стінки якого заповнені мінеральною ватою чи пінополіуретаном, щоб тепло не йшло назовні. Усередині розміщується абсорбер — металева пластина з приєднаними до неї трубками, пофарбована в матовий чорний колір для максимального поглинання світла.

Зверху корпус накривають прозорим покриттям — загартованим склом або полікарбонатом. Воно створює «парниковий ефект»: пропускає короткохвильове сонячне світло всередину, але затримує довгохвильове теплове випромінювання, не даючи теплу вийти. Між абсорбером і склом залишають повітряний прошарок близько 2–4 сантиметрів, який додатково зменшує тепловтрати.

Теплоносій циркулює по трубках абсорбера, нагрівається й переносить тепло до бака-накопичувача. Циркуляція буває природною (термосифонною), коли гаряча вода піднімається сама, або примусовою — за допомогою невеликого насоса та контролера. Для першого саморобного колектора зазвичай радять термосифонну схему як найпростішу й найнадійнішу.

Які матеріали знадобляться

Перевага саморобного колектора в тому, що більшість матеріалів можна знайти на місцевому будівельному ринку або навіть переробити зі вторинної сировини. Головне — не економити на двох речах: якості абсорбера та теплоізоляції корпусу, бо саме від них залежить, скільки тепла ви зрештою отримаєте.

Нижче наведено орієнтовний перелік для колектора площею близько двох квадратних метрів, якого вистачає, щоб забезпечити гарячою водою родину з трьох-чотирьох осіб у теплий сезон. Конкретні розміри й кількість підбирають під власні потреби та під наявний бак.

• Мідні або сталеві трубки діаметром 10–15 мм для реєстру абсорбера.
• Металевий лист (мідь, алюміній або сталь) як поглинальна пластина.
• Термостійка матова чорна фарба або спеціальне селективне покриття.
• Загартоване скло чи стільниковий полікарбонат для прозорого покриття.
• Дерев'яний брус і фанера або оцинкований метал для корпусу.
• Мінеральна вата або пінополіуретан завтовшки 5–10 см для утеплення.
• Бак-накопичувач на 100–200 літрів, бажано з додатковою теплоізоляцією.
• З'єднувальні фітинги, крани, зворотний клапан, термометр.

Покрокове виготовлення й монтаж

Складання починають із виготовлення абсорбера. До поглинальної пластини щільно кріплять трубки — паянням, зварюванням або механічним затиском, важливо забезпечити добрий тепловий контакт. Трубки з'єднують у реєстр так, щоб вода входила знизу, а виходила зверху. Готовий абсорбер знежирюють і фарбують у матовий чорний колір у кілька тонких шарів.

Далі збирають утеплений корпус, укладають на дно ізоляцію, розміщують абсорбер, підводять патрубки назовні через герметичні отвори й накривають конструкцію склом, ущільнивши стики силіконом. Готовий колектор встановлюють під кутом, приблизно рівним широті місцевості (для більшості України це 45–50 градусів), орієнтуючи площину строго на південь для максимального річного виробітку.

Бак-накопичувач при термосифонній схемі розташовують вище за колектор — на горищі або на спеціальній платформі. Систему заповнюють теплоносієм, перевіряють на герметичність і теплоізолюють усі трубопроводи. У регіонах із морозними зимами обов'язково передбачають незамерзаючий теплоносій та теплообмінник, щоб уникнути розмерзання й руйнування системи.

Скільки енергії та грошей це заощаджує

Реальна віддача залежить від площі колектора, регіону та пори року. У середньому один квадратний метр якісного плоского колектора здатний за рік дати від 400 до 600 кіловат-годин теплової енергії в умовах України. Це означає, що установка площею 2 м² може покрити суттєву частину річної потреби родини в гарячій воді, а в літні місяці — практично всю.

Нижче наведено орієнтовний розрахунок для системи площею 2 м², що обслуговує родину з чотирьох осіб. Цифри усереднені й слугують для розуміння порядку величин, а не як точний гарантований результат.

Найбільша економія настає в теплий період — з квітня до жовтня, коли колектор може повністю замінити газовий чи електричний бойлер. Узимку сонячна система працює як попередній підігрівач: вона піднімає температуру холодної води перед основним нагрівачем, зменшуючи його навантаження й витрати палива.

Типові помилки й техніка безпеки

Найпоширеніша помилка початківців — недостатня теплоізоляція корпусу та трубопроводів. Навіть чудовий абсорбер втратить більшість зібраного тепла, якщо тепло вільно йтиме крізь стінки або незахищені труби. Другою за поширеністю проблемою є негерметичне скління, через яке всередину потрапляє волога, конденсат осідає на склі й різко знижує прозорість.

Окрему увагу приділяють захисту від перегріву та замерзання. Улітку, коли воду довго не використовують, теплоносій може закипіти, тому в системі передбачають розширювальний бак і запобіжний клапан. Узимку, як уже зазначалося, застосовують антифриз і теплообмінник. Електричні елементи керування підключають із дотриманням правил електробезпеки, а всі роботи на висоті виконують зі страховкою.

Варто пам'ятати й про сумісність матеріалів: пряме поєднання міді та алюмінію в контурі з водою спричиняє електрохімічну корозію. Тому фахівці радять використовувати однорідні метали або встановлювати діелектричні вставки. Ці нюанси якраз і опрацьовують на практичних тренінгах, де досвідчені майстри показують готові рішення.

Роль громади й спільних майстерень

Досвід наших проєктів показує, що найшвидше технологія поширюється там, де люди навчаються разом. Спільна майстерня, у якій громада за кілька днів збирає одразу кілька колекторів, дозволяє закупити матеріали оптом, розподілити інструмент і, найголовніше, передати навички від тих, хто вже має досвід, новачкам. Такий формат перетворює абстрактну ідею на конкретний результат, який можна помацати руками.

Місцеве самоврядування може значно прискорити процес, включивши підтримку саморобних сонячних установок до програм енергоефективності. Це можуть бути невеликі гранти на матеріали, безкоштовні приміщення для майстерень, консультації енергоменеджера громади. Оцінка потреб домогосподарств, яку проводять перед стартом, допомагає зрозуміти, де віддача буде найбільшою.

Важлива й інформаційна робота: історії успіху сусідів переконують краще за будь-яку рекламу. Коли одна родина в селі показує реальні квитанції зі зменшеними рахунками, зацікавлених стає дедалі більше. Саме так, крок за кроком, громади рухаються до меншої енергозалежності та комфортнішого життя.

З чого почати вже сьогодні

Почніть із простого аудиту власного будинку: порахуйте, скільки гарячої води споживає ваша родина щодня та скільки ви платите за її нагрівання. Ці дані стануть основою для вибору розміру колектора й бака. Далі оцініть, чи є на ділянці добре освітлений сонцем південний схил даху або вільне місце на подвір'ї.

Наступний крок — зібрати команду однодумців або долучитися до найближчого тренінгу з виготовлення сонячних колекторів. Разом легше знайти матеріали, розподілити витрати й уникнути типових помилок. Навіть якщо ви плануєте зробити установку самостійно, участь у практичному занятті заощадить вам місяці спроб і помилок.

Пам'ятайте: перший колектор не мусить бути ідеальним. Головне — запустити його, побачити гарячу воду від сонця й відчути, що енергетична незалежність починається з конкретного вчинку у вашому власному дворі. А набутий досвід згодом можна масштабувати на весь будинок і передати сусідам.

Джерела

• Національний екологічний центр України (НЕЦУ)
• Міжнародне агентство з відновлюваних джерел енергії (IRENA)
• Державне агентство з енергоефективності та енергозбереження України
